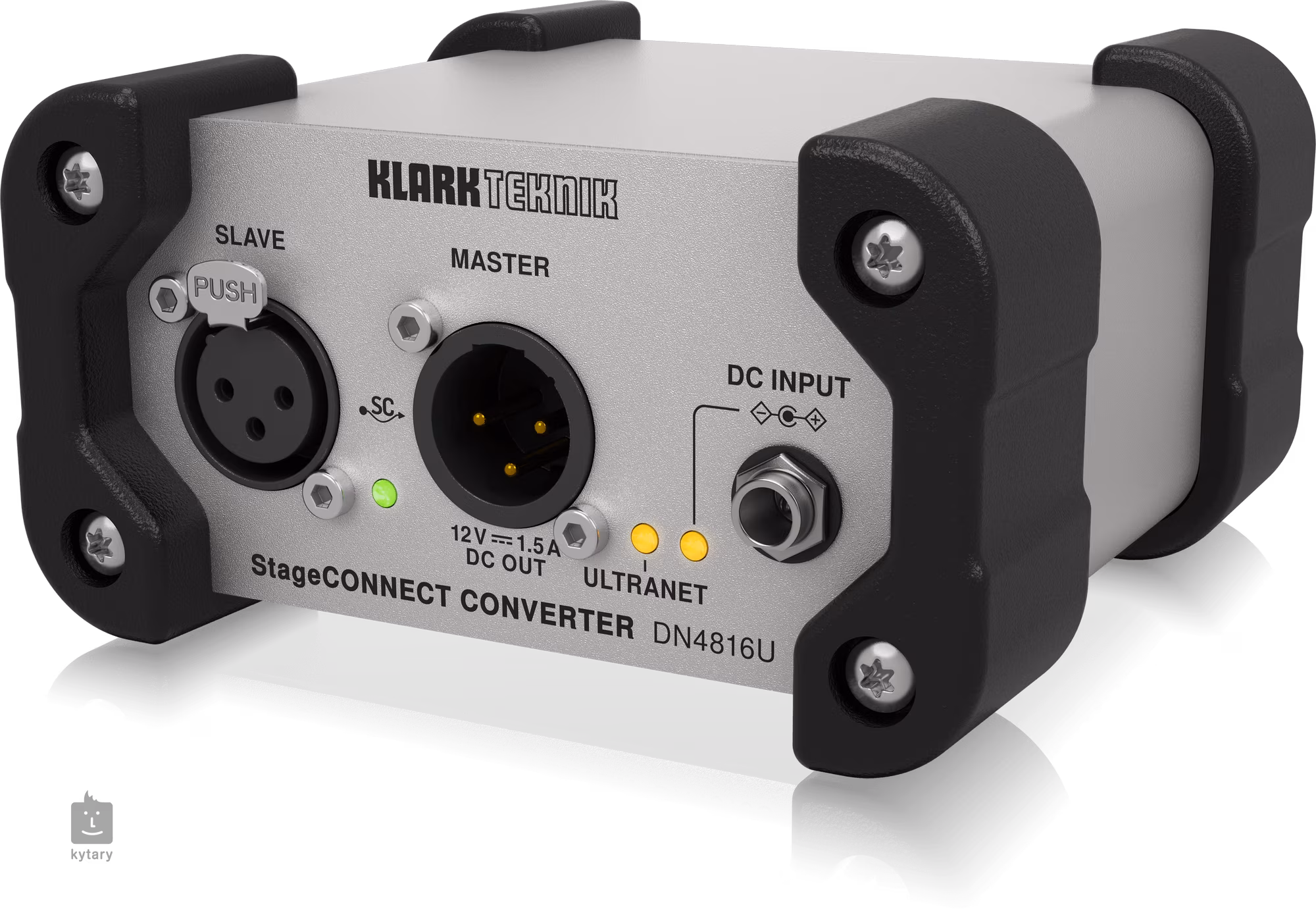

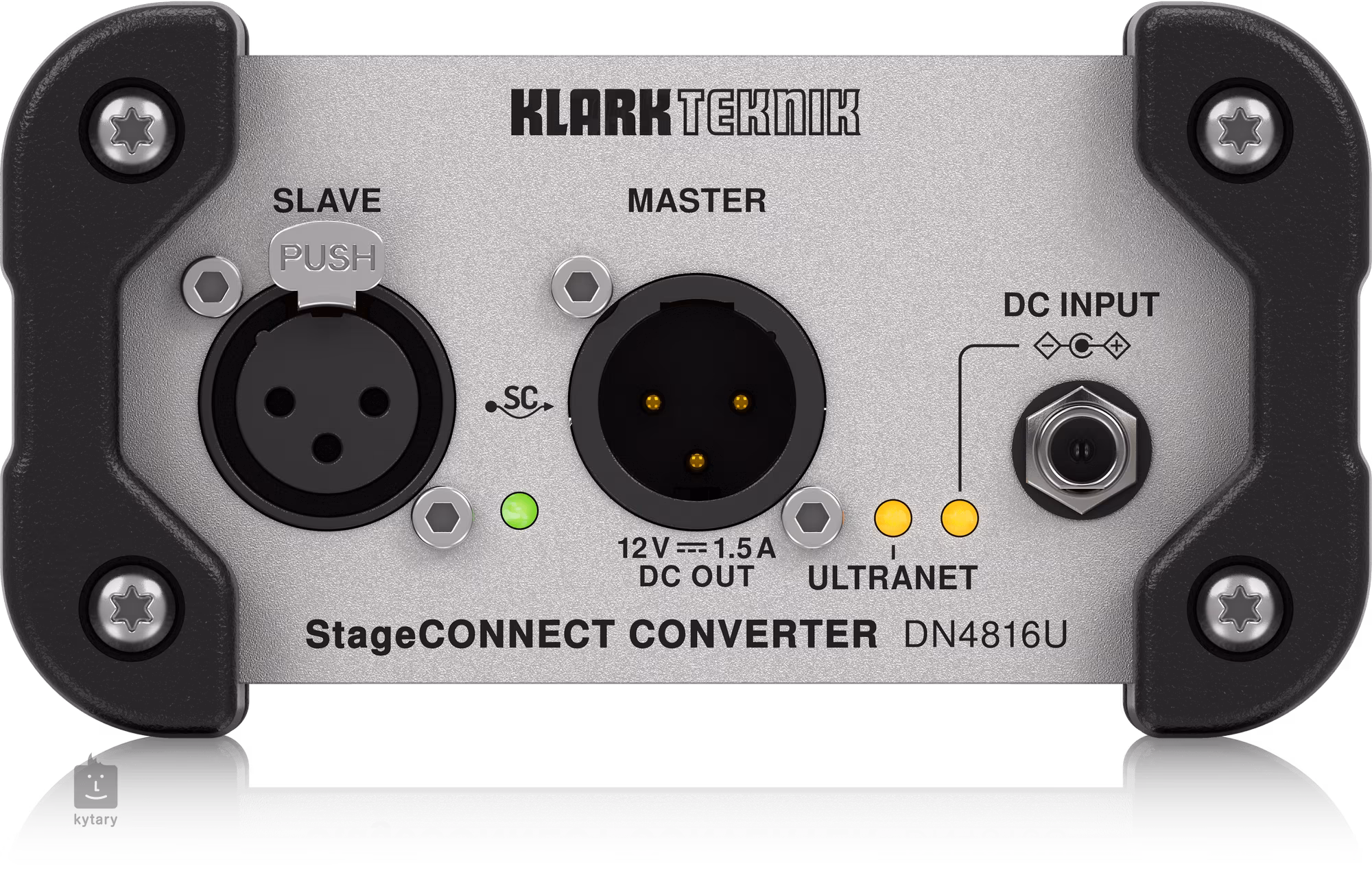

KLARK TEKNIK DN4816U

KLARK TEKNIK DN4816U to uniwersalny i kompaktowy interfejs umożliwiający współdzielenie 32 kanałów audio między urządzeniami StageConnect, Behringer Ultranet i USB audio w komputerze PC.

Dzięki temu interfejsowi można wysyłać dźwięk USB do osobistych mikserów monitorowych Behringer P16, używać Midas MR18 jako 16-kanałowego modułu wejściowego dla Behringer WING lub nagrywać 32 kanały z WING bezpośrednio w DAW. Urządzenia można połączyć za pomocą jednego kabla XLR w celu wielokanałowej transmisji dźwięku. Dostępne są różne warianty wejść i wyjść, które zapewniają łatwą skalowalność połączeń w szafie bocznej. Urządzenia serii DN48XX można łączyć w łańcuch, a kanały są automatycznie przypisywane do odpowiednich połączeń.

A gdyby można było użyć dowolnego standardowego kabla XLR lub DMX do przesyłania więcej niż jednego kanału audio? A gdyby ten kabel mógł przesyłać sygnały nie tylko w jednym kierunku, ale także w obu kierunkach? A gdyby taki kabel umożliwiał jednoczesną transmisję danych sterujących, a nawet MIDI? A gdyby podłączone urządzenie StageConnect mogło odbierać do 18 W mocy za pomocą tego samego kabla? Właśnie takie możliwości oferuje StageConnect – nowy standard interfejsu, który firma Klark Teknik wprowadza po dwóch latach rozwoju. Seria Midas DN48XX jest jednym z pierwszych dostępnych interfejsów I/O opartych na standardzie StageConnect. Ten nowy standard charakteryzuje się doskonałymi parametrami technicznymi: 32 kanały nieskompresowanego dźwięku PCM w różnych konfiguracjach I/O, rozdzielczość 24 bity przy 48 kHz, opóźnienie poniżej 0,5 ms. Aby uzyskać optymalną wydajność i długie trasy kablowe, wymagany jest kabel DMX 110 Ohm.

Niezależnie od tego, czy chcesz użyć StageConnect do podłączenia zewnętrznych efektów, systemów bezprzewodowych lub systemów odtwarzania, urządzenia Klark Teknik i Midas z serii DN48XX można łatwo łączyć w łańcuch, aby spełnić wymagania Twojej konfiguracji wejść i wyjść. Dzięki całkowitej szerokości pasma 32 kanałów, za pomocą różnych kombinacji interfejsów DN48XX połączonych prostym kablem XLR można uzyskać wszystkie kombinacje od 32 wejść, przez 16 wejść i wyjść równoległych, aż do 32 wyjść. Aby dostosować się do różnych wymagań, DN4816U oferuje przycisk do konfiguracji USB I/O.

Urządzenia serii DN48XX mogą być zasilane prądem stałym lub poprzez StageConnect. Każdy SC Master zapewnia 18 W mocy, z której mogą korzystać urządzenia w łańcuchu. W zależności od odpowiedniego zużycia energii, więcej urządzeń w łańcuchu może być zasilanych fantomowo przez jedno urządzenie Master. Należy zauważyć, że urządzenie SC w łańcuchu, które jest zasilane prądem stałym, może również zasilać inne urządzenia podłączone do jego portu Master. Aby sprawdzić zużycie energii dla danego ustawienia, należy użyć kalkulatora StageConnect. Narzędzie to sprawdza wirtualnie skonfigurowany łańcuch pod kątem długości kabli DMX, zasilania, kierowania dźwięku i innych parametrów. Istnieją dwa sposoby konfiguracji łańcucha SC. Można skonfigurować łańcuch ręcznie za pomocą urządzenia takiego jak WING lub uruchomić automatyczną konfigurację magistrali. Proces ten dostosowuje konfigurację wejść i wyjść magistrali SC Bus w zależności od podłączonych urządzeń. Wystarczy podłączyć urządzenie, a główne urządzenie łańcucha automatycznie zmieni routing. Do kontroli i planowania ustawień służy oprogramowanie SSC Tool, które dostarcza informacji o routingu i długości kabli DMX, zarządzaniu zasilaniem i innych parametrach.

Sprawdzona technologia Ultranet przesyła do 16 niezależnych kanałów 24-bitowego dźwięku cyfrowego za pomocą jednego kabla CAT5 między kompatybilnymi urządzeniami cyfrowymi. Urządzenia serii DN48XX służą do podłączenia Ultranet w celu konwersji między systemami StageConnect i Ultranet. W ten sposób można zintegrować z nowym ekosystemem ogromną liczbę produktów Ultranet dostępnych na rynku, takich jak system monitorowania P16, miksery AIR i głośniki Turbosound.

DN4816U został zaprojektowany tak, aby automatycznie dostosowywać swoje trasowanie w zależności od podłączonych urządzeń peryferyjnych. W tym celu urządzenie monitoruje wszystkie fizyczne połączenia i dostosowuje swoje trasowanie w zależności od wykrytych urządzeń. Umożliwia to bezbłędną integrację, zapewniającą idealną konfigurację wejść/wyjść w ciągu kilku sekund. Oprócz bardzo intuicyjnej obsługi, pozwala to również zaoszczędzić dużo czasu podczas konfiguracji różnych aplikacji. Lista wszystkich opcji kierowania związanych z różnymi połączeniami znajduje się w skróconej instrukcji obsługi.
